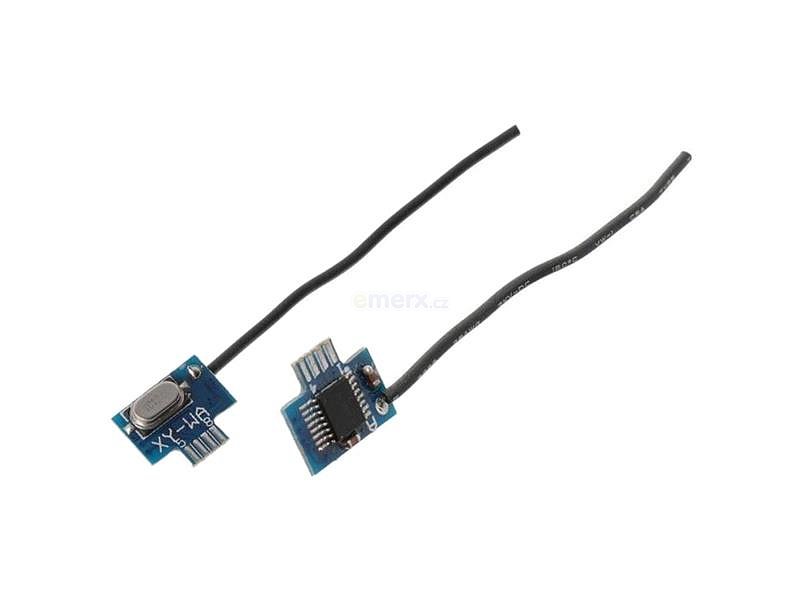

Bezdrátový vysílač+přijímač 2,4GHz XY-WA s IO NFR24L01.

Bezdrátový modul pro přenos dat na velké vzdálenosti (až 200 m) na frekvenci 2,4 GHz a s maximální přenosovou rychlostí až 1 Mbps. Provozní režim FIFO zajišťuje plynulý tok dat mezi modulem a systémemMCU. Anténa integrovaná v desce plošných spojů umožňuje přenos výkonu až 100 mW. Komunikace je přes 4-vodičové SPI pro rychlost až 10Mbps, kompatibilní s různými mikroprocesory MCU / ARM / PIC / AVR/ STM32 a vývojovými soupravami jako Arduino. Je široce používán v průmyslu, v bezpečnostních instalacích, pro telemetrii, aeromodelling a v mnoha dalších aplikacích. Verze PCB A má 8 podložek s roztečí 2,54 mm.


Technické parametry:

- obchodní označení: XY-WA
- napájecí napětí: 1,9 ~ 3,6 V
- přenosová rychlost: 1 Mbit / s, 250 Kbit / s, 125 Kbit / s, 62,5 Kbit / s
- volitelný přenos výkonu – 4 stupně
- provozní frekvence: 2.400 ~ 2.525 GHz

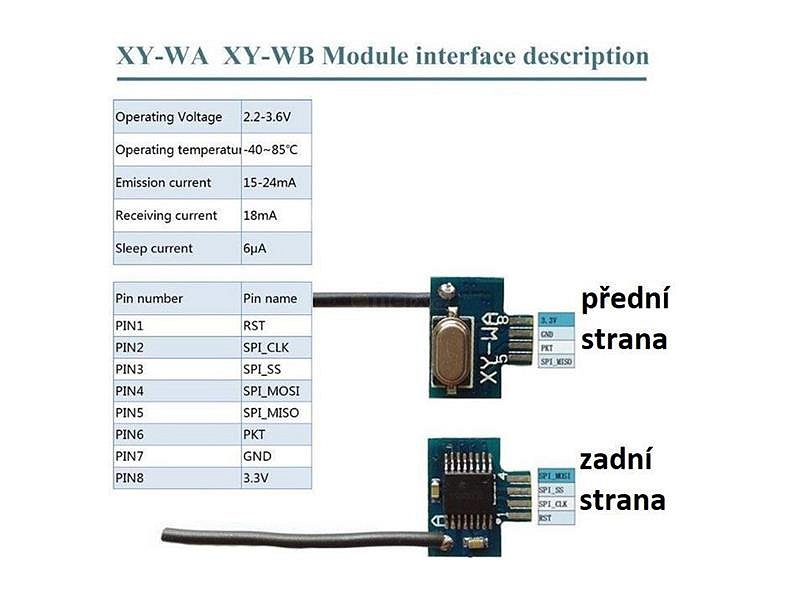

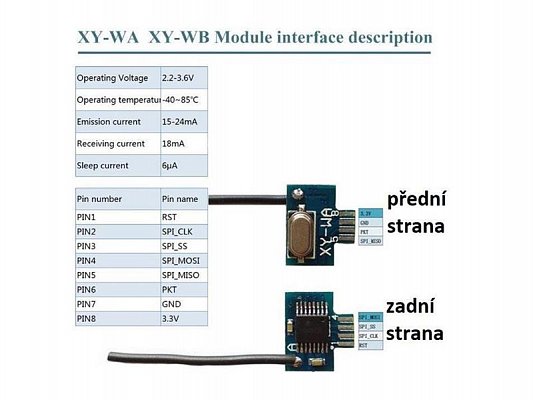

Režimpřipojení:
1.SPI_MOSI
2.SPI_SS
3.SPI_CLK
4.RST

- rozteč připojovacích bodů: 2,54mm
- rozměry: 12,6 × 10,8 mm

Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.

---
