Stavebnice Flajzar KF453 - Bezkontaktní identifikace RFID 2 (453)

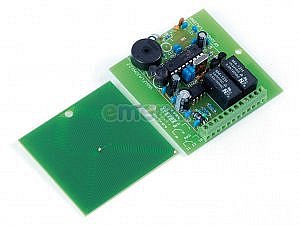

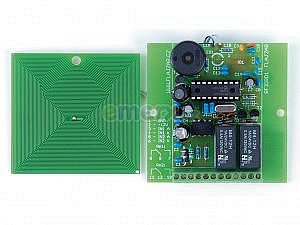

Stavebnice: Bezkontaktní identifikace RFID 2 Konstrukce bezdrátové identifikace RFID na bázi mikroprocesoru PIC. Transpondér (klíčenku, kartu apod.) pouze přiblížíte ke snímači (snímací cívce), kód je načten, porovnán s kódem v paměti a případně, pokud se kódy shodují, je provedena akce (otevře dveře, vypne / zapne zabezpečovací ustřednu apod.). Transpondéry přitom nevyžadují žádné vlastní napájení, vše je přenášeno indukční cestou. Velkou výhodou je možnost ukrytí snímací cívky pod libovolný, nevodivý materiál a také, pro dosažení maximální bezpečnosti, možnost samostatného vyvedení cívky až na vzdálenost min. 30cm. Konstrukce se skládá ze dvou desek: deska cívky (cívku si můžete případně navinout sami) a deska elektroniky, na které je vše od dekodéru, přes řídící mikroprocesor, zdrojovou část až po výstupní relé. Napájení 12 V / klidový odběr cca 35 mA, pokud drží relé max. 200 mA, rozměrově navrženo do krabice standardního vypínače (viz. obrázek). Možnost uložení až 25-ti transpondérů do paměti. Konstrukce byla navržena jako univerzální, takže máte výběr z několika pracovních režimů: 1) ovládání elektromagnetického dveřního zámku - přiblížením transpondéru sepne výstupní relé po dobu 5 vtetřin 2) zapínání a vypínání libovolného spotřebiče nebo ústředny - po přiblížení transpondéru je zapnuto relé, po dalším přiblížení relé rozepne atd. 3) kompletní zabezpečovací ústřednička - prostřednictvím dvou vstupů můžete připojit čidla pohybu a dveřní kontakty. Máte k dispozici vstup zpožděný a okamžitý. Popis funkce: opouštíte objekt, přiblížíte váš transpondér ke snímači a spustí se odpočítávání času na opuštění prostoru (cca 1 minuta). Po tuto dobu bliká zeleně LED1 a občas pípne zvukový měnič. Po uplynutí času se vyhodnocují vstupy. V případě, že dojde k narušení (aktivaci některého z čidel), dojde buď k okamžitému sepnutí Re2 (sirény) nebo, pokud došlo k aktivaci vstupu se zpožděním 12 vteřin, je poplach vyvolán až po uplynutí tohoto času. Pokud je do této doby přiložen oprávněný transpondér, poplach se nevyvolá a ústředna se deaktivuje. Čas sepnutí Re2 (sirény) je omezen na 40 vteřin. Po příchodu je obsluha střídavým zeleno/červeným blikáním LED1 upozorněna, že došlo, po dobu její nepřítomnosti, k narušení objektu. 4) zabezpečovací ústředna stejné funkce jako v módu 3 s tím rozdílem, že relé Re2 sepne, v případě vyvolání poplachu, jen na 2 vteřiny. Určeno pro spojení např. s GSM pagerem.
