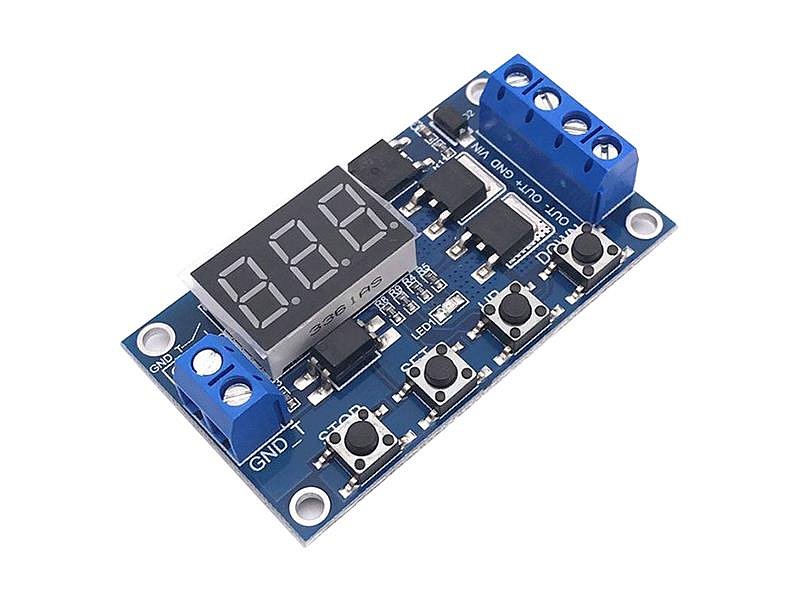

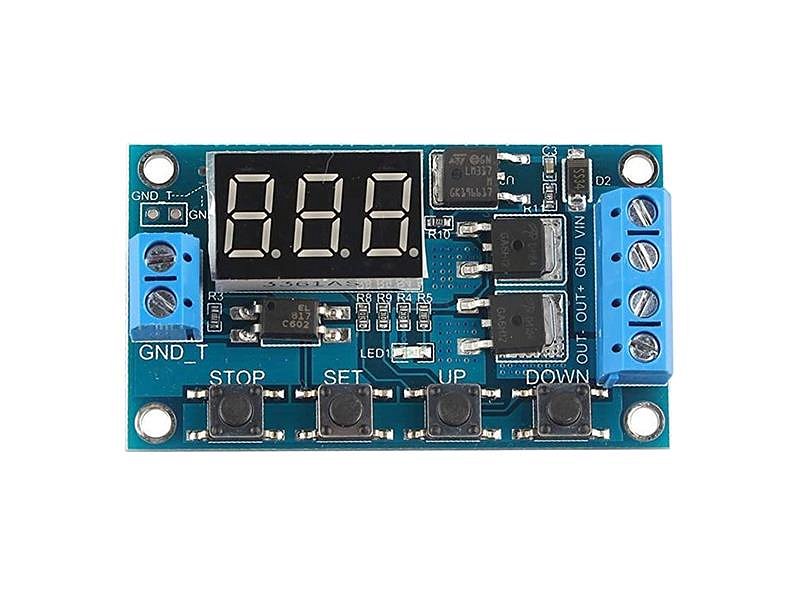

Časovač - programovatelný časový spínač s tranzistory MOSFET

Univerzální časový spínač s výstupem MOSFET 12–24V DC a širokou škálou nastavení.


Parametry produktu:

Pracovní režimy:
- P1 – po vstupním impulsu je relé sepnuto po nastavenou dobu. Tento režim má ještě další možnosti nastavení:
P1.1 – aktivní pouze první spouštěcí impuls
P1.2 – aktivní každý impuls po uplynutí nastaveného času
P1.3 – první impuls spustí odpočítávání doby sepnutí, dalším impulsem je možno dobu sepnutí zkrátit ještě před uplynutím nastaveného času
- P2 – po vstupním impulsu modul odpočítá nastavenou dobu T1 (parametr „CL“), poté sepne relé na nastavenou dobu T2 (parametr „OP“). Tento cyklus proběhne pouze jednou
- P3.1 – cyklické opakování režimu P2, přičemž počet cyklů je možno nastavit na 1–999 nebo nekonečno (parametr „LOP“, nekonečno = — na displeji) První impuls vše spouští, další impuls hodiny odpojí
- P3.2 – režim P3.1, avšak není nutno spouštět impulsem. Aktivní je hned po připojení napájení.
- P4 – relé sepne náběžnou hranou impulsu a odpočítávání je spuštěnou sestupnou hranou impulsu. Tento režim se využívá pro zpožděné vypnutí spotřebičů, např. při osvětlení schodiště

Nastavované parametry:
- OP – doba sepnutí relé
- CL – doba vypnutí relé
- LOP – počet cyklů (1–999× nebo nekonečno – displej ---)
- tyto parametry jsou nezávislé, ale sdílí je každý režim, tzn, že v každém režimu budou stejné.

Nastavení doby sepnutí a vypnutí:
- XX.X = 0,1– 99,9sec
- XXX. = 1 – 999sec
- XXX = 1 – 999min
- např. pro nastavení času 3,2 sec bude na displeji 03.2
- pro nastavování všech parametrů je určeno tlačítko „SET“. Krátkým stiskem se aktivuje nastavení parametrů OP, CL a LOP, dlouhým stiskem režimy P1 – P4. Volba se provádí tlačítky „UP“ a „DOWN“


Technické parametry:

- napájecí napětí: 5 V-36 V DC
- klidový proud: 20mA, v aktivním stavu 50mA
- spouštěcí impuls 3–24V nebo GND(volitelné), modul je vybaven optočlenem
- uchování nastavených parametrů i při vypnutém napájení
- indukace LED pro sepnutý stav
- pracovní teplota: –40 °C ~ 85 °C
- rozměry: 62 × 38 × 17 mm

Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.

---
