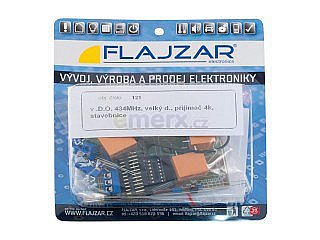

Stavebnice Flajzar KF121 - Dálkové ovládání s velkým dosahem (121)

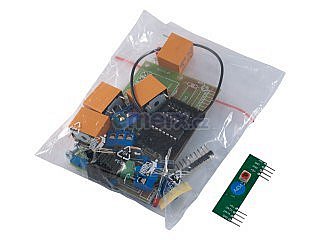

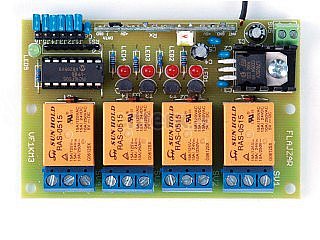

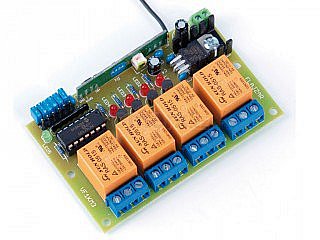

Stavebnice: Dálkové ovládání s velkým dosahem - přijímač 4 kanály, 434MHz PŘIJÍMAČ 4 kanál, 433,92MHz dálkového ovládání s dosahem od několika stovek metrů až více než 1km (dle antény)! Základem jsou kvalitní vysokofrekvenční moduly zaručující dobrou teplotní stabilitu a odolnost proti rušení. Vysílače pro tuto přijímací stavebnici jsou dvou nebo čtyřkanálové (č.760-488, 760-490).Je napájen 9 V destičkovou baterií.
Jako kodér slouží integrovaný obvod HT-12E.
Na přijímací straně je kód dekódován a vyhodnocen mikroprocesorem PIC16F505 s unikátním algoritmem, který zaručuje i bez vnějšího stabilizačního prvku (krystalu) velmi spolehlivou funkci.
Napájení přijímače je 9-16 V, s možností rozšíření na 5 - 24 V.
Na výstupech jsou výkonové relé se spínacím proudem 6 A 250 V (z bezpečnostních důvodů doporučujeme spínat max.
24 V) .
Vodiče se připojují přes šroubovací svorky. Pokud se spokojíte s dosahem do 500 metrů ve volném prostoru, postačí vám jako anténa na obou stranách jen kus drátu o průměru cca 1,5 - 2 mm a délce cca 17 cm.
Maximálního dosahu lze dosáhnout připojením směrové antény k přijímači. Ve volném prostoru, při přímé viditelnosti lze dosáhnout až 2 km.
V zástavbě zděných domů (přes tři ulice) jsme měli se směrovou anténou na straně přijímače, která byla připojena přes 2 m koaxu a umístěna 1,5 m nad zemí, spolehlivě dosah 1 km.
Bylo to však na rovině.
S každou nerovností, překážkou a zejména překážkami ze železobetonu může dosah klesat. Součástí přijímače je plastová krabička.
Vysílač má rozměry 148x49x23 mm, přijímač 22x60x89 mm, anténa je velká cca 330x460 mm. Díky nastavitelné adrese je možné používat vedle sebe až šestnáct stejných souprav bez vzájemného ovlivňování. Máte také možnost si nastavit pomocí jumperů v přijímači jeden ze tří spínacích módů: 1) odpovídající relé drží jen po dobu držení tlačítka; 2) jedním stlačením tlačítka relé zapnete, druhým stlačením jej vypnete; 3) ovládáte jen dvě relé (u dvoukanálové verze jen jednorelé), které je jedním tlačítkem zapnuto a druhým vypnuto; 4) impulsní režim 0,8 sek (relé "cvakne" jen na 0,8 sek.
bez ohledu na to, jak douho držíte tlačítko).
