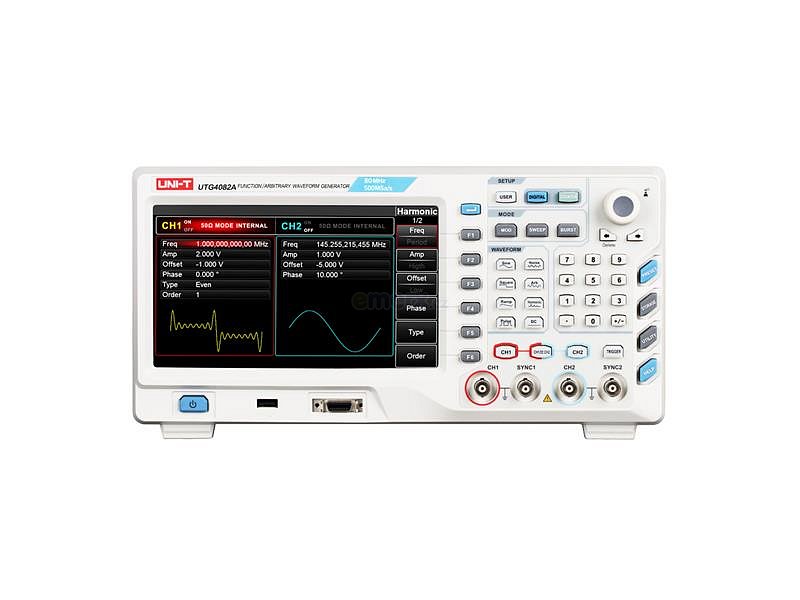

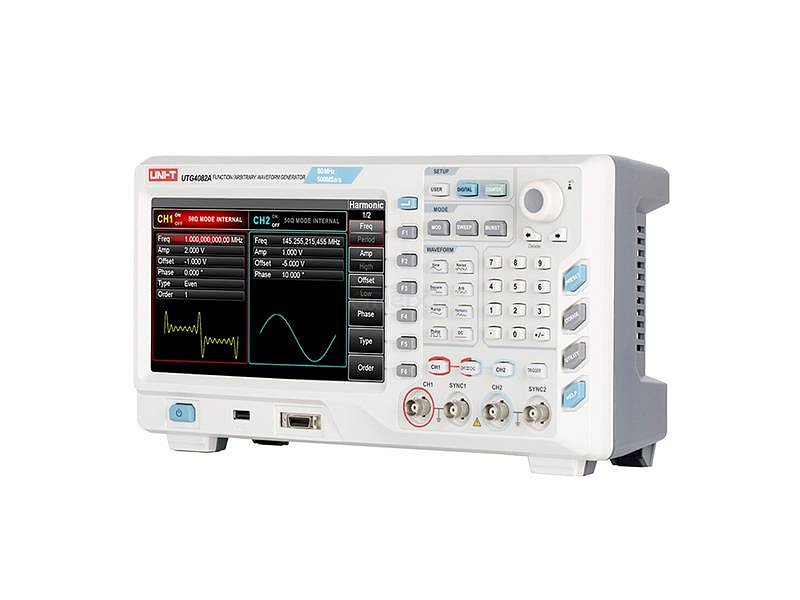

Generátor UNI-T UTG4082A

Generátor funkcí / libovolných průběhů UTG4082A je moderní dvoukanálový generátor využívající technologii přímé digitální syntézy k vytvoření přesného a stabilního výstupu libovolných tvarů vlny s rozlišením 1μHz, maximální výstupní frekvenci 80 MHz, vzorkování 500 MS/s. Výstupní signály jsou vlny sinusové, obdélníkové, pilovité, harmonické, pulzní, Gaussův šum, DC, libovolné.
K dispozici je vícenásobné modulování modulací AM, FM, ASK, FSK, PSK a modulování signálů modulacemi jako PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Frekvenční rozmítání atd. z interního nebo externího zdroje, lineárním a logaritmickým rozmítáním.
Využití generátoru se předpokládá při návrhu, vývoji, testování, řešení problémů a pro opravy elektronických a elektroakustických zařízení, jako je testování obvodů a zařízení v celulárních a bezdrátových systémech, rozhlasových a televizních systémech; testování polovodičových součástek atd. Díky technologii DDS je schopen generovat signály přesné a čisté, s minimálním zkreslením.
Uživatelsky přívětivý panel s jednoduchým ovládáním a přehledný displej vám umožňuje pracovat mnohem efektivněji a rychleji. Má rozhraní USB a výkonný software pro přenos dat do počítače.
V interní energeticky nezávislé paměti o velikosti 7GB je uloženo více než 160 průběhů křivek např. matematických, bioelektrických, zdravotnických, trigonometrických, antitrigonometrických, přechodných jevů v automobilech apod. V této paměti můžete uložit až 32Mpts dlouhou vlnu libovolného průběhu. Zabudován je také měřič frekvence (čítač) externích TTL signálů do 800MHz.
Má výborný poměr cena/výkon a množství funkcí. Využití najde v laboratořích vysokých škol, výzkumných ústavech apod. Tento přístroj splňuje bezpečnostní požadavky IEC61010-1, až do standardu izolace a přepětí CATⅡ 300V.


Parametry produktu :

- dvoukanálový generátor - 2 ekvivalentní, na sobě nezávislé kanály
- možnost propojení obou kanálů
- digitální syntéza signálů DDS
- generování sinusových signálů s kmitočtem 1μHz až 80MHz
- generování obdélníkových signálů s kmitočtem 1μHz až 30MHz
- generování různých dalších průběhů (sinus, obdélník, rampa, trojúhelník, puls, šum, DC, libovolný)
- generování až 16ti harmonických signálů s volbou sudých, lichých, amplitudy, fáze oproti základnímu signálu
- typy modulace AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
- použití modulačního signálu z interního i externího zdroje
- podpora výstupu sweep a burst signálů
- podporuje spouštění vnitřní / vnější / ruční spoušť
- 7mi bitové vysoce přesné měření frekvence externích TTL kompatibilních signálů až do 800MHz
- výstupní amplituda signálu až 10Vpp na impedanci 50Ω nebo až 20Vpp v režimu vysoké impedance
- ochrana terminálů proti přepětí
- vzorkovací frekvence 500MS/s a 16 bitové vertikální rozlišení, včetně symbolů
- možnost uložit až 16 skupin proměnlivých digitálních vlnění
- rozhraní USB na čelním panelu pro zadání průběhů
- rozhraní USB Host na zadním panelu, výkonný software pro PC
- konektor LAN na zadním panelu pro aktualizaci firmwaru a dálkové ovládání
- multifunkční knoflík a číselná klávesnice pro jednoduchou obsluhu
- systémová nápověda
- barevný displej TFT LCD s úhlopříčkou 8“ a rozlišením WVGA (800 x 480 pixelů)


Technické parametry :

- výstupní kanály: 2
- vzorkovací frekvence: 500 MS/s (DDS režim)
- výstupní frekvence: až 80MHz
- frekvenční rozlišení: 1μHz
- vertikální rozlišení: 16 bitů (včetně symbolů, nápisů)
- délka vlny libovolného tvaru: 8pts až 32Mpts
- energeticky nezávislá paměť: lze uložit až 160 skupin libovolných křivek
- typy a kmitočty generovaných signálů:
sinusový: od 1μHz do 80MHz
obdélníkový: od 1μHz do 30MHz
rampa (pila): od 1μHz do 2MHz
puls: od 1μHz do 30MHz
libovolný: od 1μHz do 20MHz
Gaussův šum: do 80MHz (-3dB)
- DC offset signálu (peak AC+DC): ± 5V (50 Ω), ± 10V (high resistence)
- minimální doba náběhu/sestupu libovolného signálu: typicky < 7ns
- rozsah amplitudy: 1mVpp až 10Vpp(50Ω), 2mVpp až 20Vpp(High Z)
- typy modulace: AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
- pracovní režimy: výstup zapnutý / vypnutý, spojité, modulace, rozmítání, série
- měření frekvence signálů kompatabilních s TTL: ano, v rozmezí 100mHz - 800MHz s přesností ±51 ppm, rozlišení 7 digit/s
- výstupní impedance: nastavitelná od 1Ω až do 1kΩ, nebo High Z, tovární nastavení 50Ω
- ochrana proti zkratu na výstupu: ano
- ochrana terminálů proti přepětí: při vstupním napětí >±12,0V, frekvence <10kHz, amplitudě >100mVpp
- ochrana terminálů proti přepětí: při vstupním napětí >±2,0V, frekvence <10kHz, amplitudě ≤100mVpp
- celk. harmon. zkreslení DC až 20kHz, 1Vpp (typická hodnota): <0,2%
- přesnost: do 90dnů ± 50ppm; do 1 roku 100ppm (při teplotě 18°C až 28°C)
- teplotní koeficient: < 2 ppm /℃
- displej: TFT LCD 64K, s úhlopříčkou 8“, WVGA (800 x 480 pixelů)
- porty (rozhraní): USB Device, USB Host, LAN, 10 MHz Input, 10MHz Output, frekvenční čítač, FSK Trig, Modulation in
- napájení: AC od 100 V do 240 V, 45 Hz do 440 Hz, CAT II 300V
- spotřeba: <50W
- jištění: tavnou pojistkou 250 V, T2 A
- způsob chlazení: nucené chlazení ventilátorem
- stupeň ochrany vůči vnějšímu prostředí: IP2X
- provozní teplota okolí: +10°C až +40°C
- provozní vlhkost okolí: pod +35℃ ：≤90％RH; +35℃ až +40 ℃：≤60％RH
- neprovozní (skladovací) teplota okolí: -20℃ až +60℃
- provozní nadmořská výška: do 3 000 m n.m.
- neprovozní (skladovací) nadmořská výška: do 15 000 m n.m.
- hmotnost bez obalu (Netto): 3,5kg
- hmotnost celková: cca 4,5kg
- rozměry (šířka x výška x hloubka): 336 x 164 x 108mm
- barva výrobku: bílá a šedá


Obsah individuálního balení :

- generátor funkcí UTG4082A: 1ks
- napájecí kabel: 1ks
- kabel rozhraní USB (UT-D14): 1ks
- kabel BNC-BNC (1m): 2ks
- uživatelský manuál: 1ks


Balení pro velkoodběratele :

- standardní množství na karton: 1ks
- standardní rozměry kartonu: 405 x 225 x 265 mm
- hrubá hmotnost kartonu: cca 4,8 kg


VÝROBCE : UNI-TREND
www.uni-t.cz

Z www stránek výrobce si můžete stáhnout software (firmware) pro propojení generátorů řady UTG4000 s počítačem PC:
https://instruments.uni-trend.com/EU-EN/waveformgenerators/utg4000a.html

---
