MPPS regulátor pro napájení boileru z fotovoltaických panelů - stavebnice

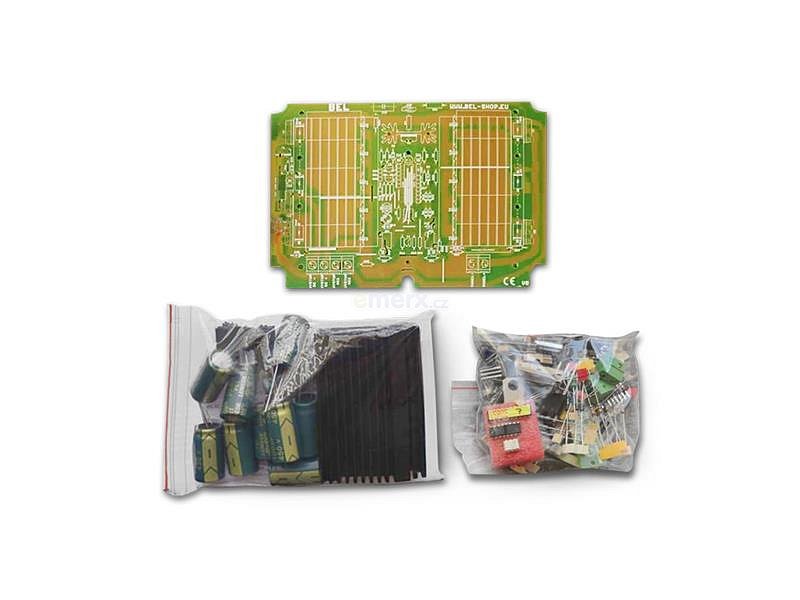

Jedná se o stavebnici a obsahem balení jsou součástky a návod k sestavení regulátoru.

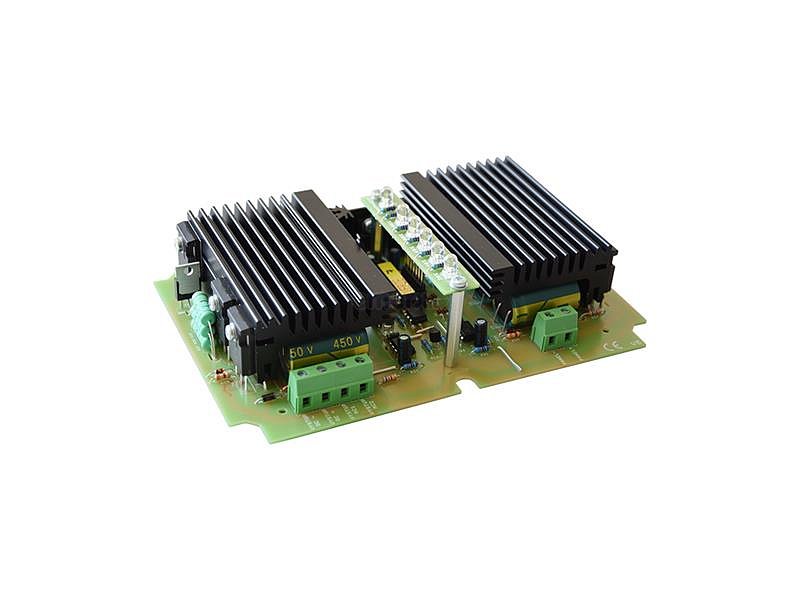

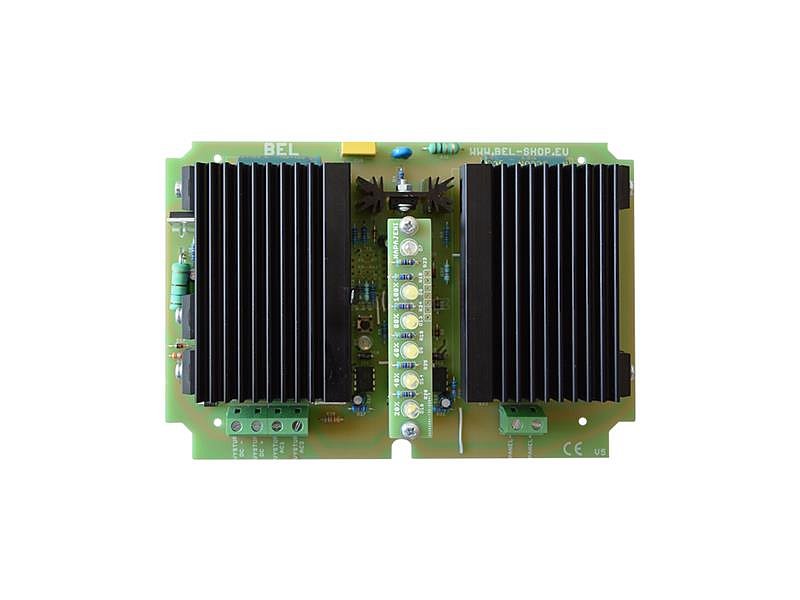

MPPS regulátor 1. generace optimalizuje přizpůsobení odporu topné spirály boileru a fotovoltaických panelů tak, aby energie získaná z panelů byl co největší. Zapojuje se mezi solární panel a topnou spirálu boileru. Je určen k vestavbě do rozvaděče s ostatními přístroji jako odpojovače, přepěťová ochrana, stykače atd.

Jedná se o stavebnici a obsahem balení jsou součástky a návod k sestavení regulátoru.

Na výstup lze připojit boiler s příkonem až 4000 W. Vstupní napětí může být od 60 do 430 V a vstupní proud do 16 A. Regulátor při napájení boileru používá novou metodu aktivního vyhledávání optimálního pracovního bodu (MPPS – Maximum Power Point Searching). Tato metoda eliminuje ztráty výkonu oproti metodě MPPT v případě, že fotovoltaické panely nemají stejné vlastnosti, jmenovitý výkon, mění se jejich teplota nebo nejsou rovnoměrně osvíceny. K indikaci napájení a aktuálního výkonu slouží 6 LED diod na předním panelu. Regulátor má druhý DC výstup, na který je automaticky přesměrována energie (bez jakéhokoliv jiného zásahu) z panelů v případě, že je boiler na AC výstupu odpojený. Regulátor může pracovat ve čtyřech režimech činnosti, které jsou popsány v dalším textu. Pomocí tlačítka na desce regulátoru lze do paměti procesoru uložit osm parametrů: jmenovité výstupní napětí, perioda testování panelu, perioda testování připojení boileru na výstupu, režim činnosti, I2C adresa regulátoru, jmenovitý příkon zátěže, objem ohřívané vody a minimální teplota ohřevu.

Optimální napájení regulátoru:

Aby mohl regulátor pracovat v rozumných podmínkách je vhodné zvolit napětí a výkon panelů v určitém rozmezí. Napětí panelů nesmí být ani příliš nízké ani příliš vysoké. Při nízkém napětí nebude možné výkon panelů do zátěže protlačit, příliš vysoké napětí by mohlo regulátor poškodit. Maximální počet panelů v sérii může být jen takový, aby jejich napětí bez zatížení nikdy nepřesáhlo 430 V. Kontrola je snadná. V dokumentaci k panelů naleznete napětí naprázdno (je to nejvyšší hodnota udávaná v dokumentaci), to vynásobíte koeficientem 1,15, tím vypočítáte napětí panelů při teplotě -25 st. C. Výsledné napětí vynásobíte počtem panelů v sérii. Vypočítané napětí musí být vždy nižší než 430 V. Pokud není, je nutné snížit počet panelů. Z pohledu regulace by optimální napájecí napětí mělo být v rozmezí 100 až 125 % jmenovitého napětí zátěže (to je obvykle 230 V). Napájecí napětí se vypočítá jako součin počtu panelů v sérii a jejich napětí v pracovním bodě (nižší hodnota napětí v dokumentaci k panelům). Optimální špičkový výkon panelů (opět viz dokumentace k panelům) by měla být v rozmezí 100 až 125 % příkonu zátěže. Dodržením těchto podmínek získáte nejvýhodnější poměr mezi náklady a získanou energií.


Základní technické údaje:

Napájecí napětí: od 60 do 430 V

Vstupní proud: maximálně 16 A

Jmenovité napětí boileru: nastavitelné od 10 do 250 V

Perioda testování panelu: nastavitelná od 10 s do 34 minut

Perioda testování termostatu: nastavitelná od 10 s do 34 minut

Regulační kmitočet: 122 Hz

Výstupy: výstup 1 (AC) pro připojení běžného AC boileru,

výstup 2 (DC) pro připojení dalšího spotřebiče

Indikátor výkonu: pět bílých LED, rozsah 0 až 100 % s rozlišením 5 %

Rozměry: 180 x 120 x 45 mm

---
