Stavebnice - NF generátor sinusového signálu a tvarových kmitů GPZ5533SX (GPZ5533SX)

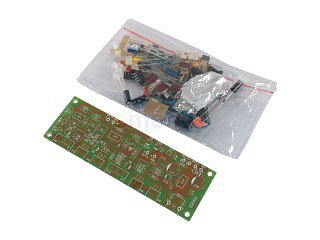

NF generátor sinusového signálu a tvarových kmitů, stavebnice Modul umožňuje pomocí dvoupolohového přepínače získat na výstupu signál o sinusovém nebo obdelníkovém/trojúhelníkovém průběhu. Volbu tvaru druhého signálu (obdelník nebo trojúhelník) je nutno provést jumperem na DPS. Generátor pokryje akustické pásmo ve dvou rozsazích, které se mírně překrývají. Výstupní úroveň je dvěma páčkovými přepínači hrubě nastavitelná ve třech rozsazích (0 až 1V, 0 až 100mV a 0 až 10mV). Jemně ji lze regulovat potenciometrem (trimrem.) Oba regulační trimry (kmitočet a výst. úroveň) lze přímo na DPS nahradit potenciometry. Generátor dále obsahuje koncový stupeň, který je v závislosti na velikosti napájecího napětí schopen odevzdat výkon až 1W (zkoušení repro apod.) Modul obsahuje přípojné body pro měření výstupních veličin (nf milivoltmetr a čítač kmitočtu). Vzhledem k nízkému odběru (není-li zatížen výkonový stupeň) je možno generátor napájet z 9V baterie a vyhnout se tak případným problémům se zemněním. Specifikace: Napájecí napětí: 9..12 V DC Klidový odběr: 15 mA Výstupní signál: sinus, obdélník, trojůhelník Max. výstupní napětí: 1000 mVef. (sinus) Výstupní odpor: max 500 Ohm Zkreslení: 0,5 % Min zatěžovací impedance: 4 Ohm Rozměry: 135 x 44 x 20 mm
