Sada pro Fotovoltaický ohřev vody GETI GWH02D 2490W 6x PV Ja Solar

Sada pro jednoduchou instalaci ohřevu vody v bojlerech a dalších zařízeních.

Sada se skládá z 6 monokrystalických panelů JAM54S30 415/GR černý rám JA SOLAR ( 6x 04280369 ) o výkonu 415W každý , GETI kontroléru GWH02D 4000W ( 1x 04291121 ) a kompletní 25 metrů dlouhé kabeláže ( 25x 04290190 + 25x 04290189 ) s přiloženými MC4 konektory ( 2x 03360241 + 2x 03360240 ).

Upozornění: Invertor GETI GWH je vhodný pouze pro odporové zátěže s bimetalovým termostatem (není vhodný pro elektronikou řízené termostaty!)
Výstup invertoru (L, N) nesmí být připojen k elektrické síti nebo uzemnění! Výstup invertoru nesmí být zapojen do soustavy TN-C.


Invertor je vybaven velkým srozumitelným LED displejem, teplotním čidlem s délkou 3m a nezávislým nastavením teploty pro ohřev vody jak z PV tak AC sítě. Invertor GETI také disponuje funkci nuceného ohřevu. Funkce je dostupná pouze v App a jejím prostřednictvím můžete v případě potřeby aktivovat ohřev ze sítě. Invertor je kompatibilní s většinou bojlerů na trhu.

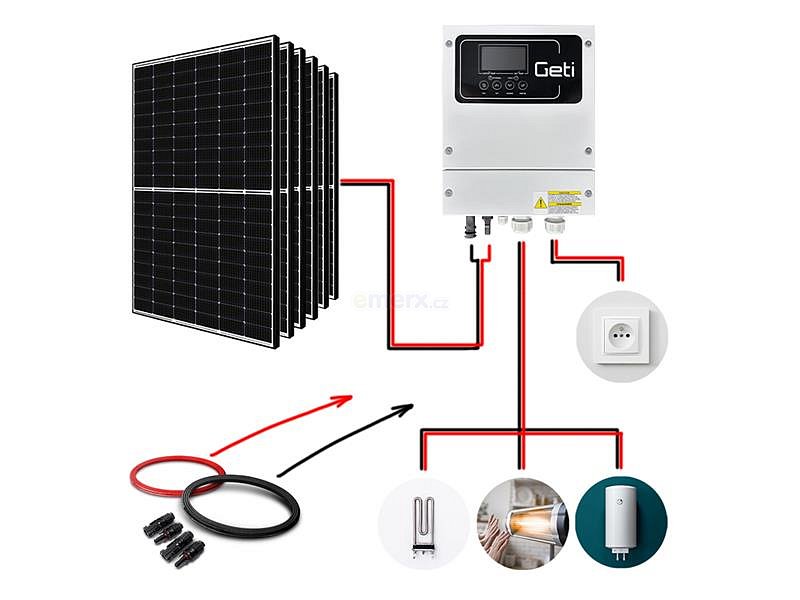

Systém je jednoduchý , vyžaduje pouze připojení příslušného počtu fotovoltaických panelů o max. výkonu 4000 W s provozním napětím 160 ~ 350V DC, síťového napětí 230C AC a propojení s odporovou zátěží, např. topná spirála, elektrický bojler, elektrický radiátor nebo podlahové vytápění a jistících prvků.

Stejnosměrný proud generovaný v panelech, který nelze přivádět přímo do topných zařízení, se v měniči přeměňuje na střídavý proud , který lze použít k napájení topných zařízení.

Maximální výkon systému je 4000 W. Invertor má prioritní vstup z fotovoltaických panelů a při nedostatku výkonu na těchto panelech je systém zálohován napájením ze síťového napětí 230V AC.


- Jedná se o nadrozměrné zboží, na které se nevztahuje doprava zdarma. Doba dodání od vytvoření objednávky se může prodloužit o 3-4 pracovní dny.


Parametry produktu:

- solární invertor pro ohřev teplé vody pomocí odporové zátěže (topná spirála, bojler)
- teplotní čidlo
- samostatné nastavení teploty pro ohřev vody z FV nebo AC sítě
- automatické přepínání mezi sítěmi (FV / síť 230V AC)
- pracovní režimy: pouze FV jako ostrovní systém nebo nebo automatický režim FV + síť
- tichý provoz, který zajišťuje pasívní chlazení
- účinné sledování maximálního výkonu na panelech pomocí MPPT
- vysoká účinnost > 99 %

Invertor GETI GWH02D je vybaven přehledným LED displejem, který uživatele informuje o aktuálních a nastavených hodnotách :

- indikace ohřevu vody z FV panelů
- indikace ohřevu vody ze sítě 230V AC
- teplota vody (PV,AC) aktuální a nastavená
- PV výkon
- PV napětí
- indikace porovozu
- indikace chybového stavu

Technické parametry:

- vstupní napětí (VDC): 160 až 350 (VDC)
- vstupní napětí (VAC): 230 V AC
- výstupní napětí [VAC]: 0-260 V AC (VAC)
- maximální výkon: 4000 W
- vstupní proud z PV: 20A max.
- výstupní proud AC: 20A max.
- typ zátěže: odporová s bimetalovým termostatem (není vhodný pro elektronikou řízené termostaty!)
- hodnota odporové zátěže nesmí být nižší než 13 Ohm
- funkce MPPT: ANO
- připojení FV panelů: Sériově nebo sériově paralelní
- prioritní vstup: FV panely
- záložní vstup: síťový 230V AC
- pracovní teplota: -25 °C ~ + 55 °C
- účinnost: > 99 %
- délka teplotního senzoru: 3m
- chlazení: pasívní
- ochrana proti zkratu na vstupu
- ochrana proti přehřátí
- vstupní připojení FV panelů: MC4 konektory
- vstupní připojení 230V AC: šroubovací svorka
- výstupní připojení 230V AC: šroubovací svorka
- materiál: Hliník + kov
- stupeň krytí: IP65
- rozměry d x š x v [mm]: 255 x 201 x 95 mm
- váha: 3 kg

Fotovoltaický panel 475W JAM54S30 415/GR černý rám JA SOLAR

Technické parametry:

- jmenovitý výkon: 415 W
- typ: monokrystalický
- účinnost modulu: 21,3 %
- maximální proud (Imp): 13,13 A
- maximální napájecí napětí (Vmp): 31,61 V
- napětí naprázdno (Voc): 37,45 V
- zkratový proud (ISC): 14,02 A
- maximální systémové napětí: 1500VDC (IEC)
- tolerance výstupu: 0~+3%
- typ konektoru: MC4 kompatibilní
- stupeň krytí: IP68
- rozměry modulu: 1722 × 1134 ×30 mm
- počet buněk: 108 (6x18)
- rozměry: 1754×1096×30 mm
- hmotnost: 19,5 kg
- rám: eloxovaná hliníková slitina typ 6005-2T6
- barva rámu: černá


VAROVÁNÍ! Systém je určen pouze pro zátěže odporového charakteru.

- Doporučujeme, aby montáž a zapojení prováděl pouze elektrotechnik s příslušnou způsobilosti pro práci s elektrickými zařízeními a zkušenosti s fotovoltaickými systémy.

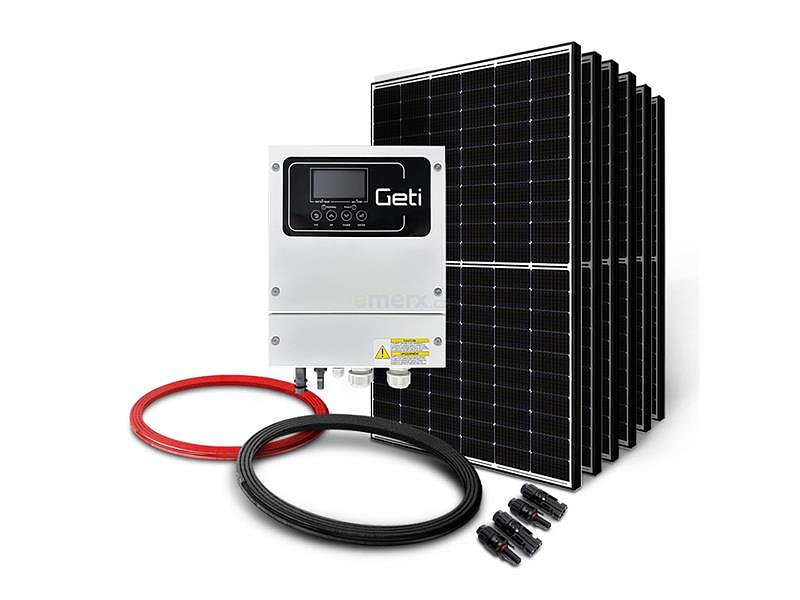

Sada obsahuje:
6 monokrystalické FV panely JAM54S30 415/GR černý rám JA SOLAR
Solární kontrolér GETI GWH02D
Sada kabelů 25 metrů
Konektory MC4
instrukce k instalaci

---
