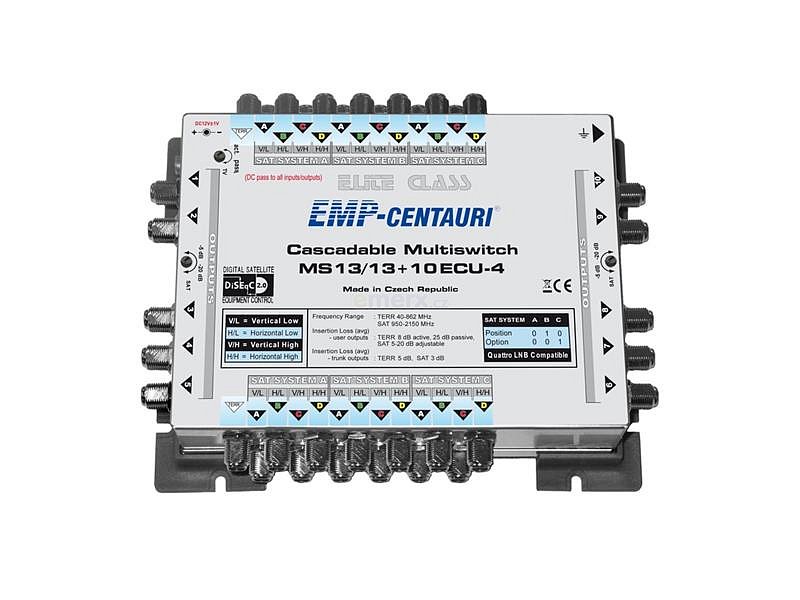

Satelitní multipřepínač EMP Centauri MS13/13+10ECU-4

13in/13out+10 kompaktní kaskádní multipřepínač pro distribuci pozemních a satelitních signálů z 3 satelitních pozic (12 polarizací) pro 10 účastníků.
Multipřepínač je napájen z připojených satelitních přijímačů, zdířka DC2.1 pro externí napájení přivádí proud na všechna páteřní vedení. Na páteřním vedení TERR je rovněž napětí, vyvarujte se zkratu!
Pomocí otočného trimru je možné přepínat pozemní pásmo z pasivního režimu do aktivního režimu. Útlum na uživatelských výstupech v sat. pásmu je nastavitelný atenuátory v rozsahu 5-20dB pro označené skupiny výstupů.

Kmitočtový rozsah SAT páteřní vedení: 950-2150 MHz
Kmitočtový rozsah TERR páteřní vedení: 40-862 MHz
Účastnické výstupy: 40-2150 MHz
Řízení: 13/18 V + 0/22 kHz + DiSEqC
Průchozí útlum účastnické výstupy SAT: 5-20 dB nastavitelné
TERR aktivní / pasivní: 8/25 dB avg
Průchozí útlum páteřní výstupy SAT: 3 dB avg
Průchozí útlum páteřní výstupy TERR: 5 dB avg
Izolace sat. vstupů na účastnických výstupech: 20 dB min
Izolace sat. vstupů na páteřních výstupech: 25 dB min
Maximální vstupní úroveň SAT / TERR: 105 / 105 dBµV
Maximální úroveň na uživatelském výstupu SAT / TERR: 100 / 97 dBµV
Spotřeba na každý uživatelský výstup: 100 mA při 18V DC
Rozměry (d,š,v): 18.6 x 15.6 x 5.1 cm
Teplotní rozsah: -25 ~ +60°C
Hmotnost : 1.050 kg
