Stolní multimetr UNI-T UT8805E

UT8805E je stolní digitální multimetr s maximální zobrazitelnou hodnotou 199999 s automatickým nebo volitelně manuálním nastavením rozsahů, barevným displejem a funkcí měření skutečné hodnoty RMS. Jeho konstrukce obvodů využívá ve velkém měřítku (LSI) analogovědigitální převodníky (A/D) , mikroprocesor, multifunkční měření a vysoce stabilní technologii výroby tenkovrstvých rezistorů,což z něj činí digitální multimetr s vynikajícími parametry.
Přístroj lze použít k měření AC/DC napětí, AC/DC proudu, odporu, kapacity, teploty, frekvence, šířky pulsu, testování diod a spojitosti obvodů, atd. Kromě toho má také funkci uchovávání dat, měření maximální/minimální/střední hodnoty, měření s funkcí porovnání, měření relativní hodnoty, detekce špičkových hodnot, zachycení tendenčního grafu a možnost záznamu/čtení až 10 000 záznamů dat.

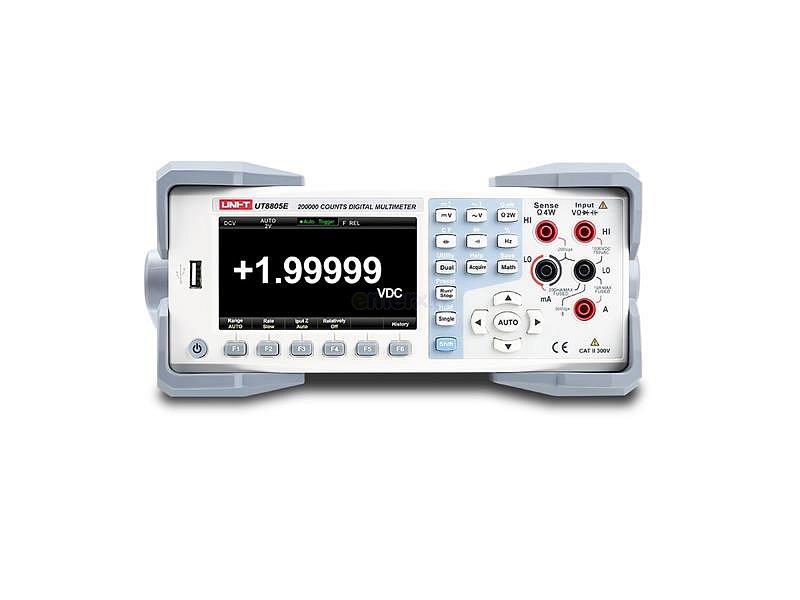

UT8805E je dodáván s 4,3palcovým barevným TFT displejem s rozlišením 480 x 272 pixelů, který umožňuje všestranné a jasné zobrazení výsledků měření pomocí bar grafů odečtů nebo tendenčních grafů. Displej umožňuje duální zobrazení údajů, např. při měření střídavých napětí nebo proudů zobrazuje i frekvenci, při měření teploty zobrazuje i odpor termočlánku apod.
Je to špičkový elektrický měřicí přístroj vhodný pro měření v elektronice, komunikacích, výrobě, národní obraně, elektroenergetice, chemickém a jiném průmyslu. Tento přístroj přísně vyhovuje bezpečnostním normám IEC61010-1, EN61010-2-030, úroveň znečištění II, přepětí CATI 1000V, CAT II 300V, je opatřen dvojitou izolací, je vodotěsný a prachotěsný s krytím IP65. Je to nepostradatelný experimentální nástroj pro různé vysoké školy.


Parametry produktu :

- typ displeje: TFT-LCD s úhlopříčkou 4,3" a rozlišením 480 x 272 px
- počet míst displeje: 200 000
- rychlost měření: 5000 rdgs/s (2,5 čtení/s; 10 čtení/s; 5 000 čtení/s)
- duální displej: ano, současné zobrazení dvou veličin
- měření DC napětí: rozsahy 200mV až 1000V
- měření DC proudu: rozsahy 200μA až 10A
- měření AC True-RMS napětí: rozsahy 200 mV až 750 V
- měření AC True-RMS prudu: rozsahy 2mA až 10A
- měření odporu: rozsahy 200Ω až 100MΩ (volitelně 2- a 4-vodičové měření odporu)
- měření kapacity: rozsahy 2nF až 2000μF
- frekvenční rozsah: 20Hz až 1MHz, AC True-RMS napětí/proudy 20Hz až 100kHz
- test spojitosti obvodů a test diod: ano
- měření teploty: s vestavěným termočlánkem s kompenzací studeného konce
- měření teploty externím termočlánkem: ano, přednastavené konverze pro ITS-90, Pt100 a Pt385 a termočlánky typu B, E, J, K, N, R, S, T
- různé matematické operace: maximum, minimum, průměrná hodnota, směrodatná odchylka, vyhověl/nevyhověl, dBm, dB, relativní měření, histogram, trendový graf, sloupcový graf
- podporuje rozhraní USB, GPIB, RS-232C a LAN, USB-TMC, standard IEEE 488.2, VXI11 a SCPI jazyk
- kompatibilní s nejnovější sadou příkazů SCPI pro mainstreamový multimetr
- záznam a ukládání historických dat
- možnost uložení dat a konfigurace nastavení na jednotku USB
- 1GB úložiště NAND FLASH, velkokapacitní paměťový systém a testovací data
- anglické a čínské menu a online systém nápovědy
- software pro nadřízený počítač PC
- široké rozmezí napájecího napětí


Technické parametry :

- maximální měřené napětí: 1000 V (DC) / 750 V (AC)
- ochrana vstupních terminálů 10A : (CE) F1, vnitřní pomalá pojistka 10 A /250 V

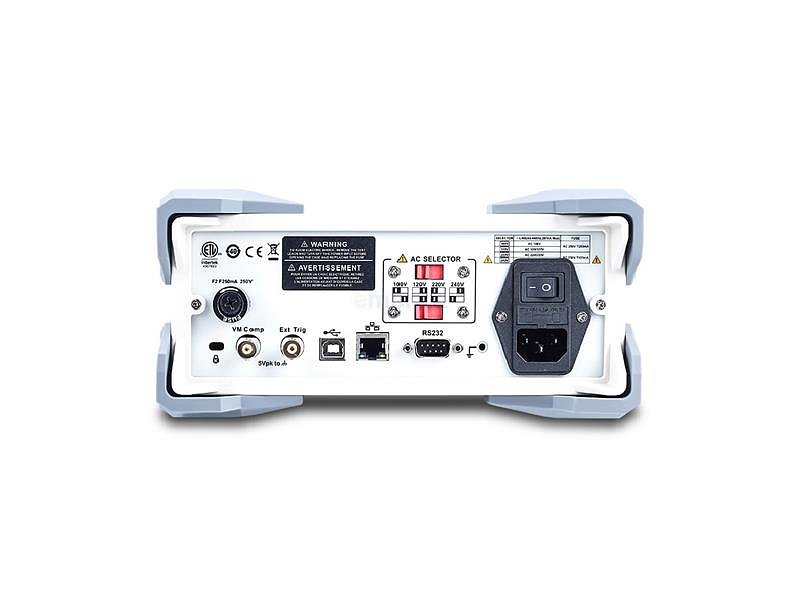

- ochrana vstupních terminálů μA, mA : (CE) F2, rychlá pojistka 250mA/250V na zadním panelu
- displej barevný TFT 4,3": duální, úplné zobrazení ikon; maximální hodnota 200000, 480 x 272pixelů
- volba rozsahů : automatická nebo ruční
- zobrazení polarity : automatické
- matematické operace: vyhověl/nevyhověl, Relativní, min/max/průměr, standardní odchylka, dBm, dB, Hold, histogram, trendový graf, sloupcový graf


Specifikace rozsahů měření:

- 1. měření DC napětí ( rozsah / vstupní impedance / přesnost % (90dnů) / (1rok )) :
200,000 mV / 10MΩ nebo >10GΩ / 0,008+0,004 / 0,01+0,004
2,00000 V / 10MΩ nebo >10GΩ / 0,008+0,003 / 0,01+0,003
20,0000 V / 10MΩ nebo >10GΩ / 0,008+0,004 / 0,01+0,004
200,000 V / 10MΩ / 0,012+0,003 / 0,015+0,003
1000,00 V / 10MΩ / 0,012+0,003 / 0,015+0,003


- 2. měření DC proudu ( rozsah / úbytek napětí na vstupu / přesnost % (90dnů) / (1rok )) :
200,000 μA / <30 mV / 0,050+0,005 / 0,055+0,005
2,00000 mA / <0,3 V / 0,050+0,005 / 0,055+0,005
20,0000 mA / <30 mV / 0,070+0,020 / 0,095+0,020
200,000 mA / < 0,3 V / 0,060+0,008 / 0,070+0,008
2,00000 A / <0,1V / 0,150+0,020 / 0,170+0,020
10,0000 A / <0,3V / 0,200+0,010 / 0,250+0,010


- 3. měření odporu ( rozsahy /max.testovací proud / přesnost % (90dnů) / (1rok )) :
200,000 Ω / 1mA / 0,012+0,005 / 0,030+0,005
2,00000 kΩ / 1mA / 0,012+0,003 / 0,020+0,003
20,0000 kΩ / 100μA / 0,012+0,003 / 0,020+0,003
200,000 kΩ / 10μA / 0,012+0,004 / 0,020+0,004
2,00000 MΩ / 1μA / 0,020+0,004 / 0,040+0,004
10,0000MΩ / 500nA / 0,100+0,004 / 0,250+0,004
100 000 MΩ / 500 nA ‖ 10MΩ / 0,800+0,004 / 1,75+0,004


- 4. měření AC napětí True RMS ( rozsahy / frekvenční rozsah / přesnost % (90dnů) / (1rok )) :
200,000 mV / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10
45Hz až 20kHz / 0,19+0,05 / 0,2+0,05
20 kHz až 50 kHz / 1,0+0,05 / 1,0+0,05
50 kHz až 100 kHz / 3,0+0,05 / 3,0+0,05


2,00000 V / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10
45Hz až 20kHz / 0,19+0,05 / 0,2+0,05
20 kHz až 50 kHz / 1,0+0,05 / 1,0+0,05
50 kHz až 100 kHz / 3,0+0,05 / 3,0+0,05

20,0000 V / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10
45Hz až 20kHz / 0,19+0,05 / 0,2+0,05
20 kHz až 50 kHz / 1,0+0,05 / 1,0+0,05
50 kHz až 100 kHz / 3,0+0,05 / 3,0+0,05

200,000 V / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10
45Hz až 20kHz / 0,19+0,05 / 0,2+0,05
20 kHz až 50 kHz / 1,0+0,05 / 1,0+0,05
50 kHz až 100 kHz / 3,0+0,05 / 3,0+0,05

750,000 V / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10
45Hz až 20kHz / 0,19+0,05 / 0,2+0,05
20 kHz až 50 kHz / 1,0+0,05 / 1,0+0,05
50 kHz až 100 kHz / 3,0+0,05 / 3,0+0,05


- 5. měření AC proudu True RMS ( rozsahy / frekvenční rozsah / přesnost % (90dnů) / (1rok )) :
2,00000 mA / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10
45Hz až 2kHz / 0,5+0,10 / 0,5+0,10
2kHz až 10kHz / 2,5+0,20 / 2,5+0,20

200,000 mA / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10
45Hz až 2kHz / 0,5+0,10 / 0,5+0,10
2kHz až 10kHz / 2,5+0,20 / 2,5+0,20

200000 mA / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10
45Hz až 2kHz / 0,3+0,10 / 0,3+0,10
2kHz až 10kHz / 2,5+0,20 / 2,5+0,20

2,00000 A / 20Hz až 45Hz / 1,5+0,20 / 1,5+0,20
45Hz až 2kHz / 0,5+0,20 / 0,5+0,20
2kHz až 10kHz / 2,5+0,20 / 2,5+0,20

10,0000 A / 20Hz až 45Hz / 1,5+0,15 / 1,5+0,15
45Hz až 2kHz / 0,5+0,15 / 0,5+0,15
2kHz až 10kHz / 2,5+0,20 / 2,5+0,20


- 6. měření kapacity ( rozsahy / max.testovací proud / přesnost % (90dnů) / (1rok )) :
2,000nF / 0,5μA / 2,8+1,0 / 3+1,0
20,00 nF / 1μA / 1+0,5 / 1+0,5
200,0nF / 10μA / 1+0,5 / 1+0,5
2,000μF / 100μA / 1+0,5 / 1+0,5
20,00μF / 1mA / 1+0,5 / 1+0,5
200,0μF / 1mA / 1+0,5 / 1+0,5
2,000 mF / 1 mA / 2+0,5 / 2+0,5


- 7. měření teploty ( typ termočlánku / teplotní rozsah článku / přesnost % (1rok)) :
RTD α=0,00385 / -200°C až 660°C / 0,16°C
B / 0°C až 1820°C / 0,76 °C
E / -270°C až 1000°C / 0,5 °C
J / -210°C až 1200°C / 0,5 °C
K / -270°C až 1370°C / 0,5 °C
N / -270°C až 1300°C / 0,5 °C
R / -50°C až 1760°C / 0,5 °C
S / -50°C až 1760°C / 0,6 °C
T / -270°C až 400°C / 0,5°C


- 8. měření frekvence a pracovního cyklu ( rozsahy / přesnost % (90dnů) / (1rok )) :
20Hz až 2kHz / 0,01+0,003 / 0,01+0,003
2kHz až 20kHz / 0,01+0,003 / 0,01+0,003
20kHz až 200kHz / 0,01+0,003 / 0,01+0,003
200kHz až 1MHz / 0,01+0,005 / 0,01+0,006
V rozsahu AC napětí 200mV až 750V.


- 9. měření spojitosti obvodu a diod
Je použit zdroj konstantního proudu 1 mA ± 5 % pro měření odporu nebo úbytku napětí na diodě.
Napětí otevřeného obvodu je < 8V. Práh měření spojitosti obvodu je nastavitelný. Možnost indikace
bzučákem.


Obecné charakteristiky a mechanické vlastnosti :

- napájení: AC 90V-110V, 45-440Hz; AC 110V-132V, 45-440Hz; AC 200V-240V, 45-66Hz; AC 216V-264V, 45-66Hz
- příkon: max. 20W
- provozní prostředí: 0°C až 28°C<90%; 28°C až 40°C <75 %; 40°C až 55°C<50% (bez kondenzace)
- nadmořská výška: ≤2000 m
- rozměry: 260 mm x 116 mm x 332 mm
- hmotnost: 4,4 kg
- barva: šedobílá a šedá


Obsah individuálního balení :

- stolní multimetr UT8805E 1ks
- třížilový napájecí kabel 1ks
- testovací vodiče 1 pár
- USB spojovací kabel 1ks
- spojovací kabel RS232 1ks
- rychlý průvodce UT8805E 1ks
- záruční karta UT8805E 1ks
- software počítačový pro PC 1 sada



VÝROBCE : UNI-TREND
www.uni-t.cz
https://instruments.uni-trend.com/EU-EN/multimeters/ut8000e.html

---
